Module I2C pour écran LCD
Module I2C pour écrans LCD 1602 et 2004, basé sur PCF8574. Simplifie le câblage grâce à l’interface I2C (4 fils) pour Arduino, ESP32 et projets électroniques.
Description

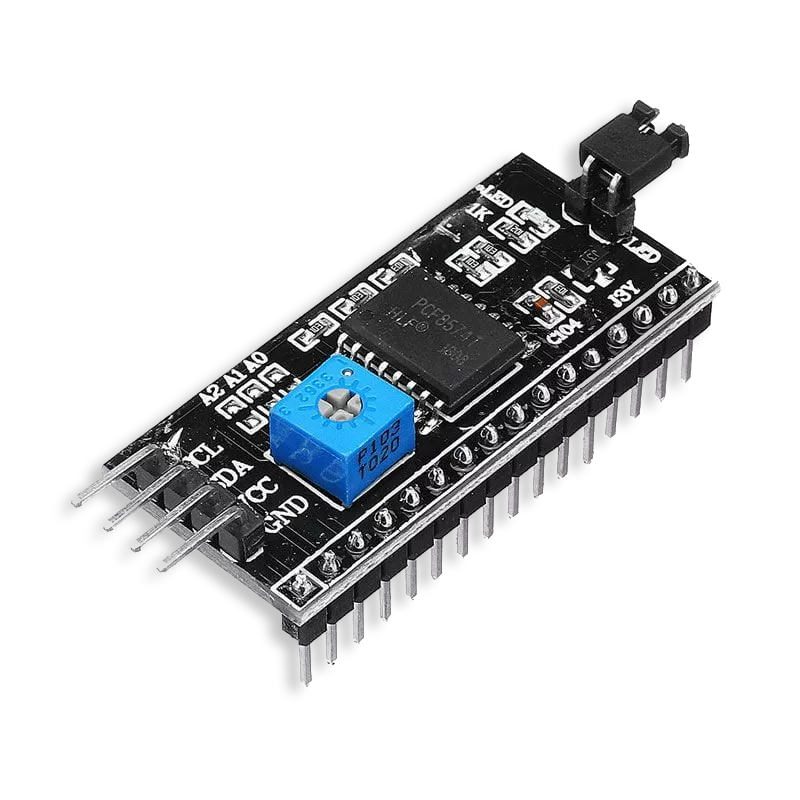

Module adaptateur I2C pour écrans LCD 16×2 et 20×4, basé sur le contrôleur PCF8574. Permet de simplifier la connexion des écrans LCD classiques en utilisant seulement 2 fils de communication via l’interface I2C. Compatible Arduino, ESP32 et microcontrôleurs divers.
Connexions Arduino (I2C) :
| Pin Module I2C | Fonction | Arduino UNO/Nano |
|---|---|---|
| GND | Masse | GND |
| VCC | Alimentation | 5V |
| SCL | Horloge I2C | A5 (SCL) |
| SDA | Données I2C | A4 (SDA) |
Connexions ESP32 (I2C) :
| Pin Module I2C | Fonction | ESP32 (par défaut) |
|---|---|---|
| GND | Masse | GND |
| VCC | Alimentation | 3.3V ou 5V |
| SCL | Horloge I2C | GPIO 22 (SCL) |
| SDA | Données I2C | GPIO 21 (SDA) |
Exemple de Code (Arduino C) :
#include <Wire.h>
#include <LiquidCrystal_I2C.h>
LiquidCrystal_I2C lcd(0x27, 16, 2); // Adresse I2C : 0x27, écran LCD 16×2
void setup() {
lcd.begin(16, 2);
lcd.backlight(); // Active le rétroéclairage
lcd.setCursor(0, 0);
lcd.print(“Hello, I2C LCD!”);
}
void loop() {
// Rien ici
}
