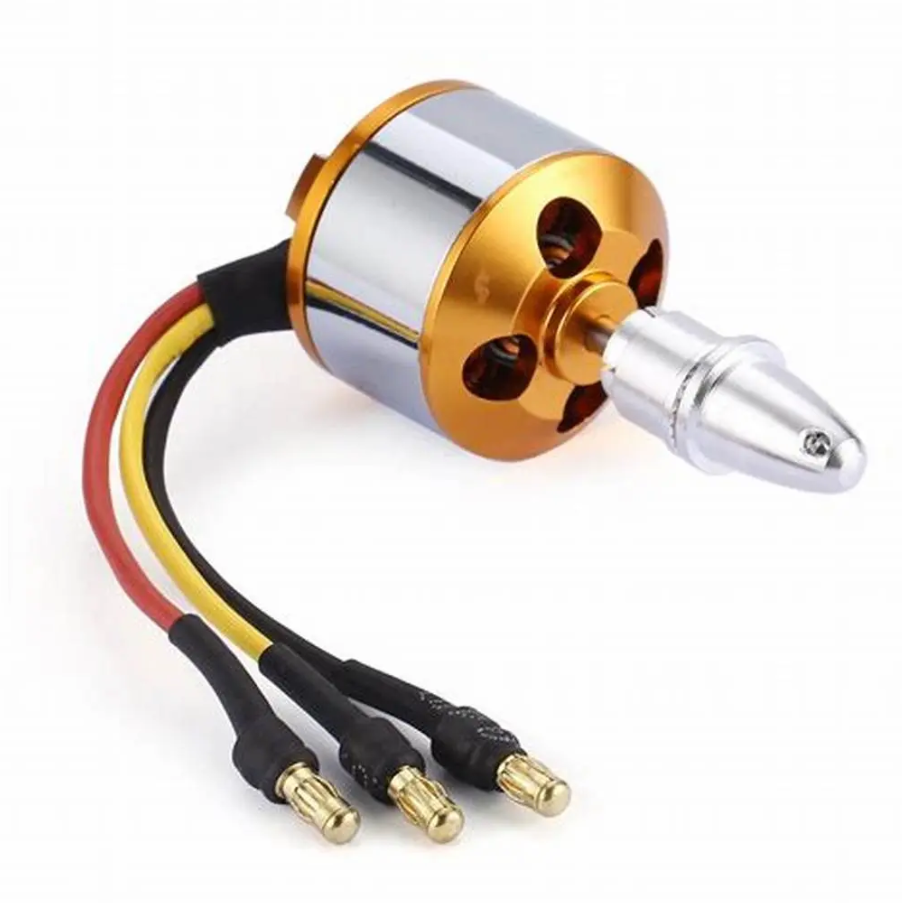

Moteur Brushless A2212/13T 1000KV

Description

Caractéristiques Techniques :

• Modèle : A2212/13T
• Type : Moteur Brushless sans balais (BLDC)
• KV (constante de vitesse) : 1000KV (tr/min par Volt)
• Tension recommandée : 7.4V (2S LiPo) à 11.1V (3S LiPo)
• Courant maximal : ~12 A
• Puissance maximale : environ 140 W
• Diamètre stator : 22 mm
• Longueur stator : 13 mm
• Poids : environ 70 g
• Type d’arbre : diamètre 5 mm
• Connexion : 3 fils (phase)

Connexion avec contrôleur ESC :

Ce moteur brushless doit être connecté à un contrôleur ESC (Electronic Speed Controller) compatible brushless, qui reçoit les signaux PWM depuis un microcontrôleur (Arduino, flight controller, etc.).

Exemple de Connexion avec Arduino et ESC :

Exemple de Code Arduino pour contrôler l’ESC :

#include <Servo.h>

Servo esc;  // créer un objet servo pour contrôler l'ESC

void setup() {
  esc.attach(9);  // connecter le signal ESC à la broche D9
  esc.writeMicroseconds(1000); // signal d'armement ESC (minimum)
  delay(2000);
}

void loop() {
  // accélération progressive
  for (int speed = 1000; speed = 1000; speed -= 10) {
    esc.writeMicroseconds(speed);
    delay(20);
  }
  delay(2000);
}
